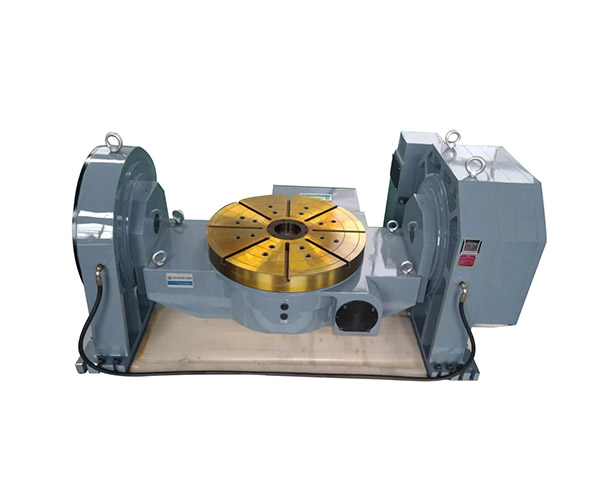

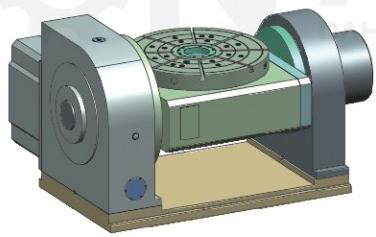

ZT14800U數控可傾回轉工作臺

主要參數

(Main Specifications)

C軸(旋轉軸)  C-axis(Rotating)

A軸(傾斜軸)

A-axis(Tilting)

工作臺尺寸

Table Diameter

mm

φ800

T形槽規格

T-slot Width

mm

18

中心定位孔尺寸

Center Hole Dimention

mm

φ135H7

軸向最大均勻承載

Honizontal Max.Load Capacity

kg

2500kg

最大徑向承載

Vertical Max Load Capacity

kg

1500kg

最高轉速  Max.Speed

rpm

5

5

總傳動比

Total Gear Ratio

600

960

最小分度單位

Min.IndexingDegree

0.0

01°

分度精度

Indexing Accuracy

sec

20

45

重復精度

Repeatability

sec

6"

10”

傾斜軸擺動范圍

Tilting-axis Range

nX360

-110-110

剎緊方式

Clamp Method

油壓Hydraulic

剎緊力矩

Clamp Torque

Nm/Mpa

3000

3500

最大剎緊壓力 Max.Pressure

Mpa

3Mpa

伺服電機扭矩

Servo Motor torque

Nm

15

15
